(S/W204): Esquema de fusíveis

+6
Humberto Gambaro
fredericodribeiro
Edison donha
ailtonj1
Rodrigo Pontes
AEP
10 participantes

Ir para baixo

(S/W204): Esquema de fusíveis  Empty (S/W204): Esquema de fusíveis

Mensagem por AEP Qua 18 Out 2017, 17:08

(S/W204): Esquema de fusíveis  E27dd810

(S/W204): Esquema de fusíveis  73b41410

(S/W204): Esquema de fusíveis  C3ec7210

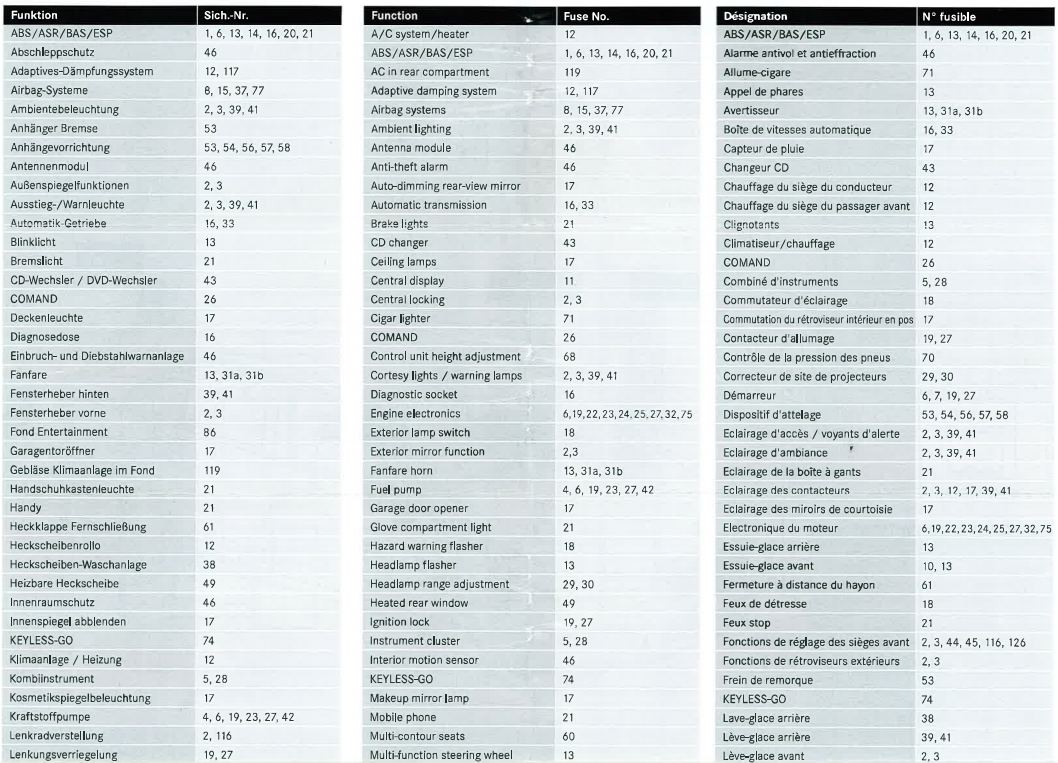

(S/W204): Esquema de fusíveis  C5231210

E mais:

http://www.autogenius.info/mercedes-class-c-w204-fuse-box/

https://mbworld.org/how-tos/a/mercedes-benz-c-class-fuse-diagrams-and-commonly-blown-fuses-387064
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 51

Humberto Gambaro gosta desta mensagem

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por Rodrigo Pontes Qua 18 Out 2017, 22:30

Material excelente, porém não identifiquei o que seria o esguicho do limpador dianteiro...

Ele fala de “rear windscreen wash system” mas o “front não acho
Rodrigo Pontes
Rodrigo Pontes
Usuário Bronze
Usuário Bronze

Masculino Mensagens : 137
Data de inscrição : 18/09/2017
Idade : 41

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por AEP Seg 23 Out 2017, 21:06

O frontal são os fusíveis 10 e 13.
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 51

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por ailtonj1 Qua 24 Fev 2021, 18:56

Boa noite amigos tudo bem!
Alguem saberia me dizer qual o fusivel da lampada interna do teto (frente)?
Desde ja obrigado!
ailtonj1
ailtonj1
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 2
Data de inscrição : 24/02/2021
Idade : 43

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty fusiveis

Mensagem por Edison donha Qui 06 Jan 2022, 19:42

boa noite amigos confrades sabem quem tem um diagrama de fusiveis em portugues...muito obrigado
Edison donha
Edison donha
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 10
Data de inscrição : 19/09/2021
Idade : 57

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por fredericodribeiro Qui 06 Jan 2022, 20:52

Qual fusível precisa localizar?
fredericodribeiro
fredericodribeiro
Usuário Prata
Usuário Prata

Masculino Mensagens : 498
Data de inscrição : 27/08/2017
Idade : 47

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por Humberto Gambaro Sex 28 Abr 2023, 13:08

Boa tarde amigos, não encontrei os fusiveis do farol baixo,realizando a vistoria nas lâmpadas estão ok,porém não funciona ,acende somente farol alto,alguém poderia me ajudar,desde já agradeço.
Humberto Gambaro
Humberto Gambaro
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 26/04/2023
Idade : 45

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por fredericodribeiro Sex 28 Abr 2023, 17:48

Confere se os fios dentro do farol não estão descascados e em curto.

O isolamento costuma ressecar e os fios ficam expostos.
fredericodribeiro
fredericodribeiro
Usuário Prata
Usuário Prata

Masculino Mensagens : 498
Data de inscrição : 27/08/2017
Idade : 47

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por andinhow204 Qua 03 maio 2023, 13:41

Alguém poderia me ajudar a localizar o fusível do console central. O carro simplesmente está com o console central apagado. Obrigado.
andinhow204
andinhow204
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 01/05/2023
Idade : 28

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por fredericodribeiro Qui 04 maio 2023, 11:19

Não acho que tenha um fusível específico para a iluminação do console.

Veja se a lâmpada não está queimada.
fredericodribeiro
fredericodribeiro
Usuário Prata
Usuário Prata

Masculino Mensagens : 498
Data de inscrição : 27/08/2017
Idade : 47

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Boa noite para todos.

Mensagem por Wilson Raposo Dom 10 Set 2023, 18:50

Boa noite confrades. Estou com dificuldade de localizar o fusivel da bomba de combustivel, alguém poderia me ajudar? MERCEDES C200 2010 W204 obrigado e boa noite para todos.
Wilson Raposo
Wilson Raposo
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 28/05/2023
Idade : 59

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por fredericodribeiro Qua 13 Set 2023, 12:42

Boa tarde!

Veja no compartimento motor fusível 34. Pelo diagrama que tenho seria este.

https://fuse-box.info/mercedes-benz/mercedes-benz-c-class-w204-2008-2014-fuses-and-relay
fredericodribeiro
fredericodribeiro
Usuário Prata
Usuário Prata

Masculino Mensagens : 498
Data de inscrição : 27/08/2017
Idade : 47

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Re: (S/W204): Esquema de fusíveis

Mensagem por yohannambar Sáb 10 Fev 2024, 14:11

Boa tarde amigos, aproveitando o assunto. Passei o scanner no carro, deu ''O Relé 1 ''terminal 15R'' está com distúrbio da função. Onde se localiza?
yohannambar
yohannambar
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 10/02/2024
Idade : 29

Ir para o topo Ir para baixo

(S/W204): Esquema de fusíveis  Empty Relê da bomba de combustível

Mensagem por Hevandro Seg 04 Nov 2024, 13:22

Onde que fica localizado o relê da bomba de combustível?
Hevandro
Hevandro
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 21/10/2024
Idade : 22

Ir para o topo Ir para baixo
