(W203): Diagrama de fusíveis  Empty (W203): Diagrama de fusíveis

Mensagem por DT1990 Qua 08 Out 2014, 22:04

Boa noite amigos, sou novo por aqui, tenho uma w203 2000/2001 c180 há 7 meses, realizei um grande sonho, antes do que eu imaginava, tenho algumas duvidas: vamos lá.

Pelo que andei lendo por aqui esse modelo tem alguns problemas na parte eletrica, o da banco passageiro estou sempre trocando.

Ar condicionado não está ligando, assim que comprei, ligava e demorava para desligar depois parou totalmente, alguem sabe onde fica o fusivel? queria trocar antes de tomar qqlr decisão.

Meu som, letras ficam pela metade, tem alguma coisa haver com fusivel? comecei a desconfiar de tudo na parte eletrica rs..

Alguma dica para deixar as lampadas brancas do farol sem aparecer avarias? as lampadas amarelas envelhecem mto o carro.

Desde já obrigado.
DT1990
DT1990
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 11
Data de inscrição : 26/02/2014
Idade : 34

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty (W203): Diagrama de fusíveis

Mensagem por AEP Qua 08 Out 2014, 22:41

Links:

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

Outras opções:

(W203): Diagrama de fusíveis  15ofp7n

(W203): Diagrama de fusíveis  210zwpj

"Rear fuse Box":

(W203): Diagrama de fusíveis  Zjbjw5

(W203): Diagrama de fusíveis  Dmcilw
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 50

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por AEP Qua 08 Out 2014, 22:49

Confrade DT1990:

Seja muito bem-vindo!

Quanto às lâmpadas, existe a opção no mercado chamada de "error free". Ela tem um dispositivo adaptado que não deixa o painel acusar.

Procure no E-Bay por: mercedes w203 bulb light error free. Há centenas de opções com entrega para o Brasil.

Veja se tem no Mercado Livre também.


Última edição por AEP em Sáb 30 maio 2015, 11:05, editado 1 vez(es)
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 50

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Qui 09 Out 2014, 14:09

No caso do som, pode ser algum problema no display do rádio, não tem a ver com os fusíveis.

Abraço!

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Qui 09 Out 2014, 14:14

Dando uma ajuda:

(W203): Diagrama de fusíveis  5a63b

(W203): Diagrama de fusíveis  Zxk85u

Abraço!

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por AEP Qui 09 Out 2014, 14:17

E que ajuda...
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 50

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Qui 09 Out 2014, 14:33

Vai que o link sai do ar...

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Ter 27 Jan 2015, 15:26

Amigos,

dando um "facelift" nas imagens acima:

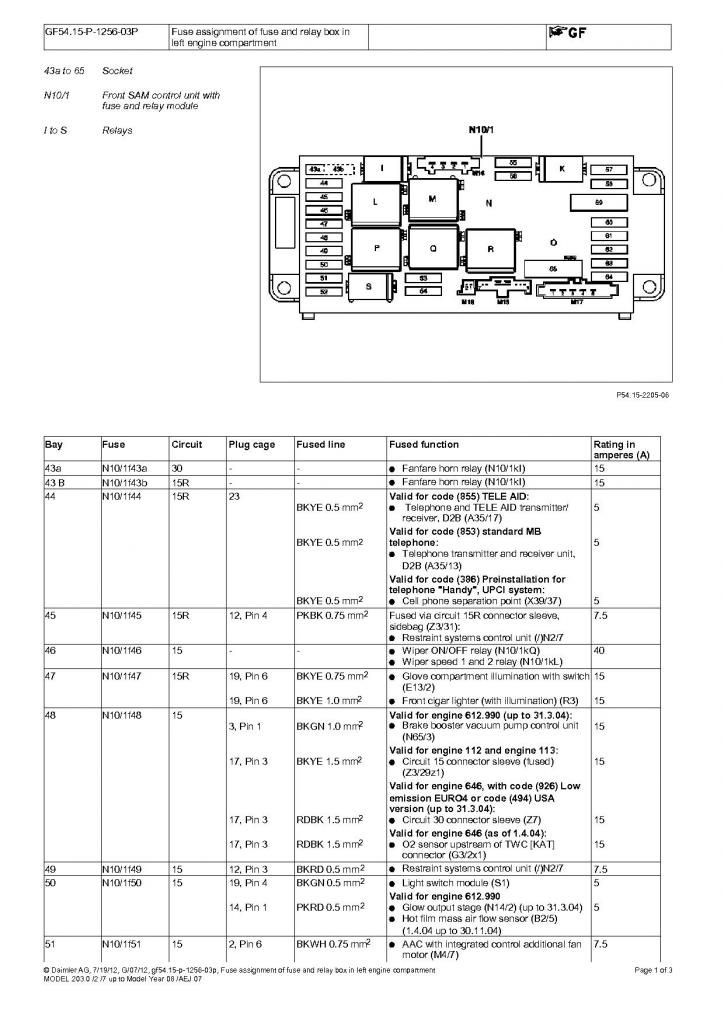

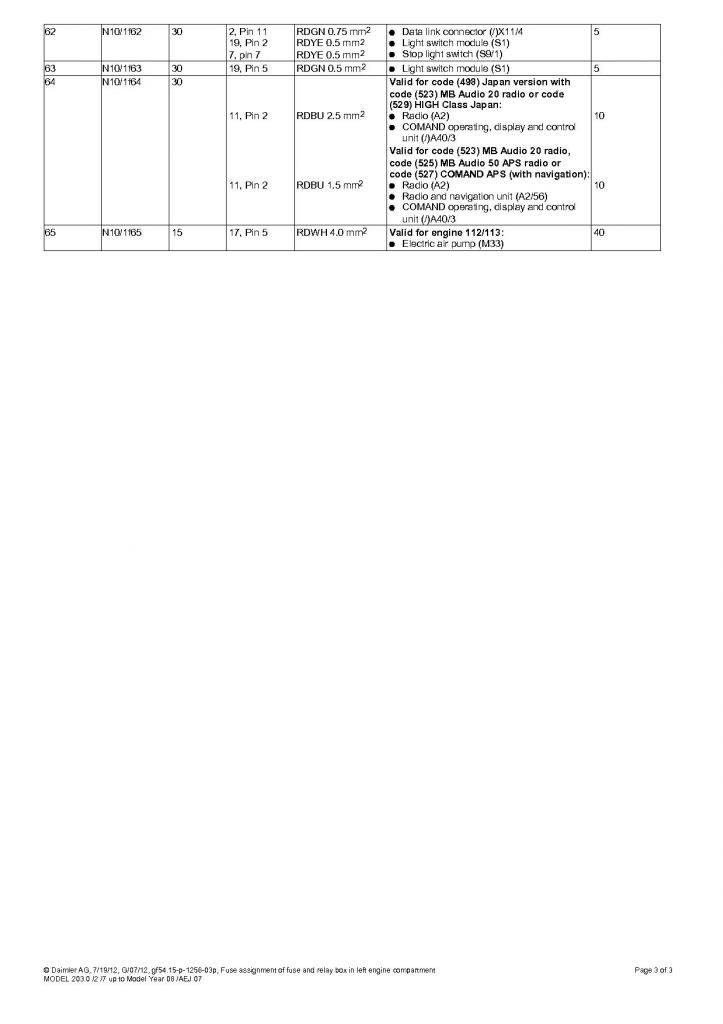

Compartimento do motor (lado esquerdo):
(W203): Diagrama de fusíveis  Fuseassignmentoffuseandrelayboxinleftenginecompartment1_zps06f44e4c
(W203): Diagrama de fusíveis  Fuseassignmentoffuseandrelayboxinleftenginecompartment2_zps5e555ec0
(W203): Diagrama de fusíveis  Fuseassignmentoffuseandrelayboxinleftenginecompartment3_zpsbee7ba3e


Última edição por Ulysses V8 Benz em Ter 27 Jan 2015, 15:27, editado 1 vez(es)

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Ter 27 Jan 2015, 15:27

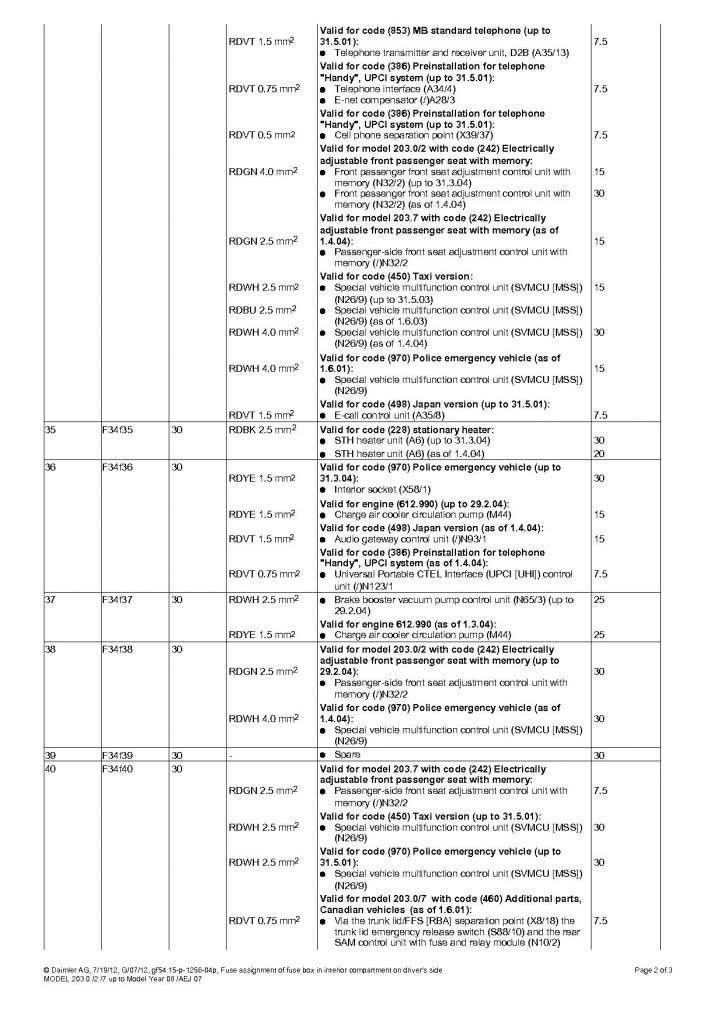

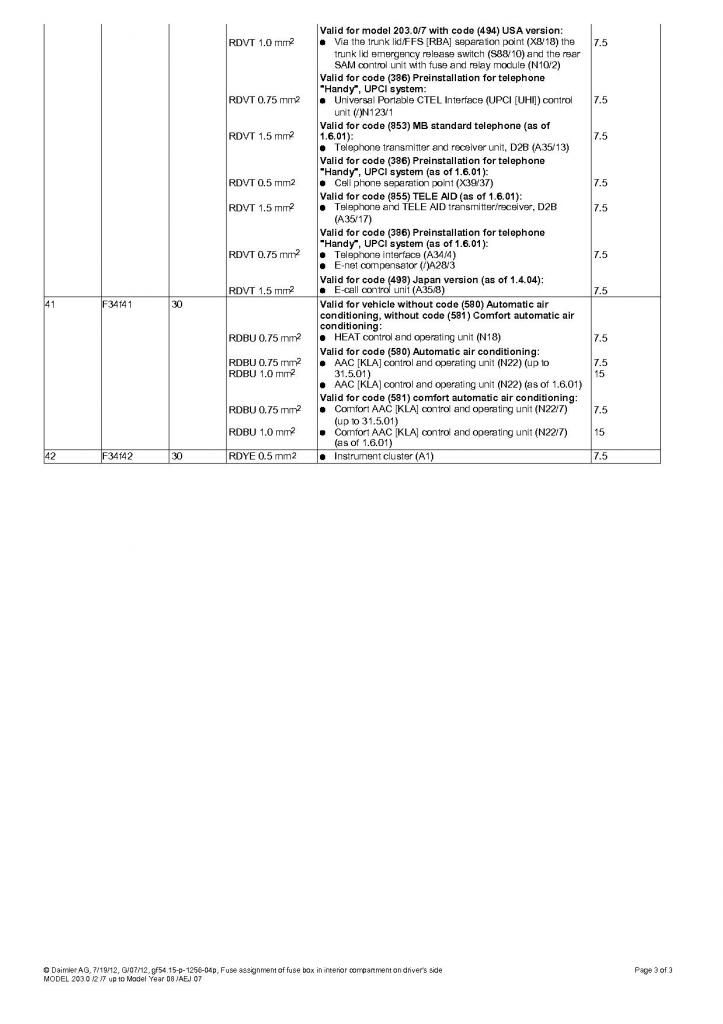

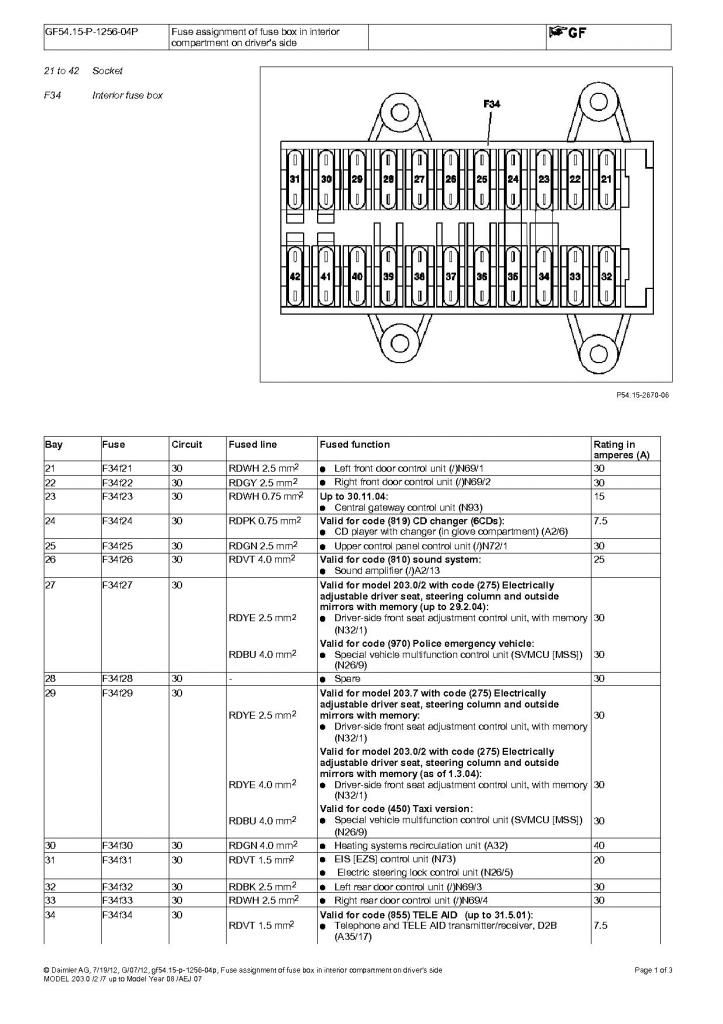

Dentro do carro (lado esquerdo do painel):

(W203): Diagrama de fusíveis  Fuseassignmentoffuseboxininteriorcompartmentondriversside1_zps5046ddc7
(W203): Diagrama de fusíveis  Fuseassignmentoffuseboxininteriorcompartmentondriversside2_zps45d573b6
(W203): Diagrama de fusíveis  Fuseassignmentoffuseboxininteriorcompartmentondriversside3_zpsc87d2491

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Ter 27 Jan 2015, 15:28

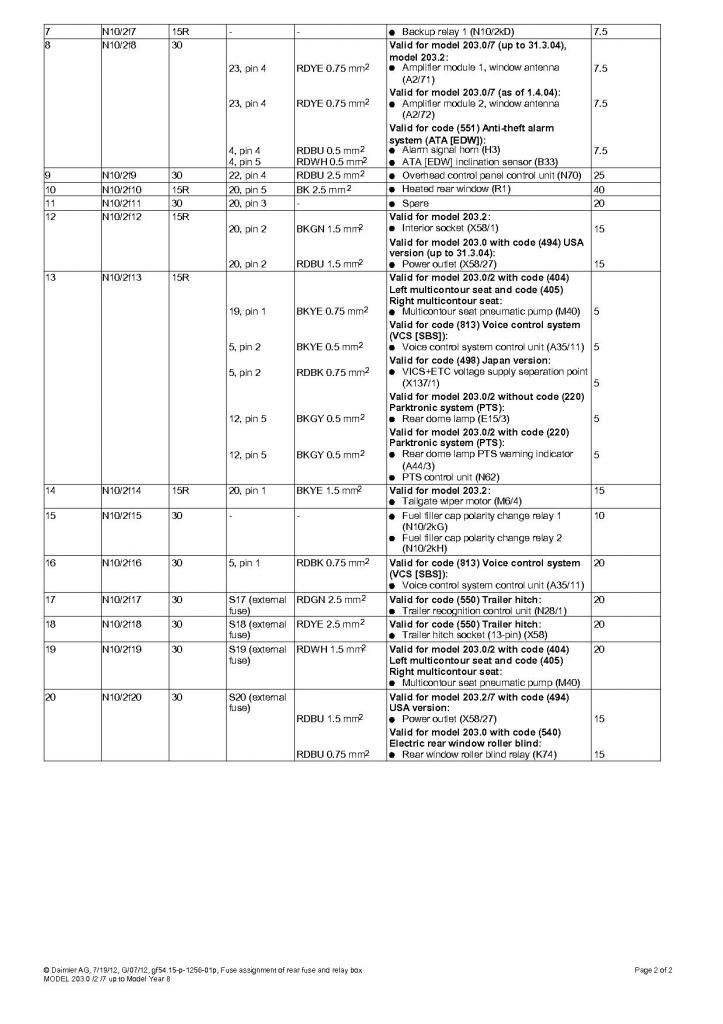

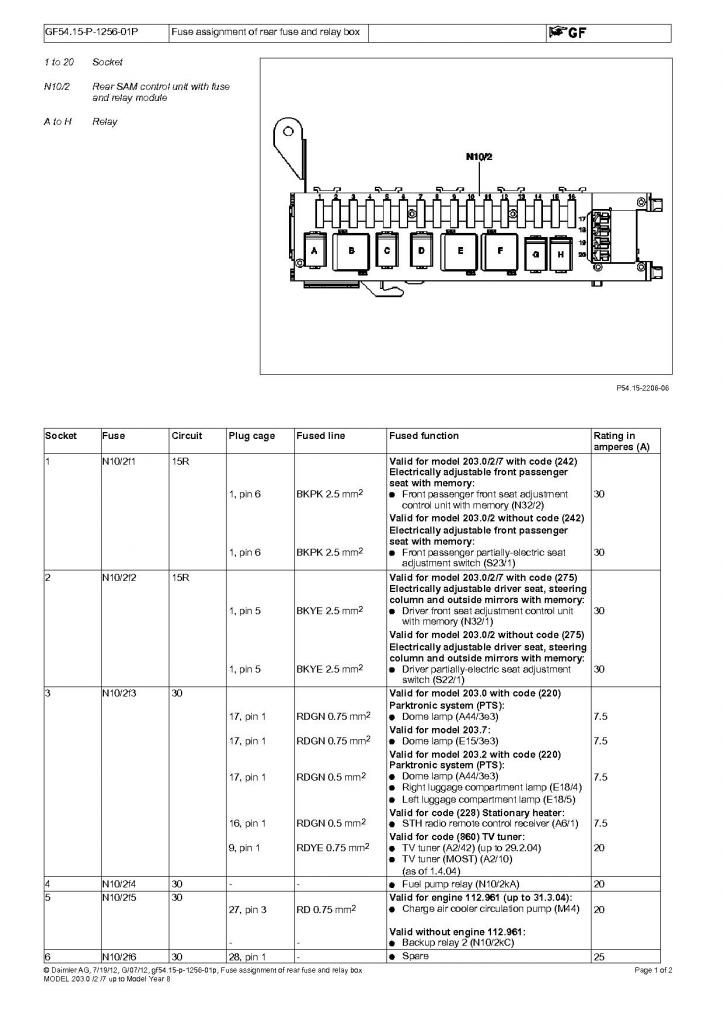

No porta-malas:

(W203): Diagrama de fusíveis  Fuseassignmentofrearfuseandrelaybox1_zps3838fa8d
(W203): Diagrama de fusíveis  Fuseassignmentofrearfuseandrelaybox2_zpsfd19cb2c

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty tele comando em curto

Mensagem por alexc320 Sex 24 Abr 2015, 12:11

olá comfrades! sou novo por aki e acabei de comprar minha primeira estrela, porém ela esta com um fusível, o f8 ,queimado em curto, que segundo o diagrama é do alarme, e o tele comando das chaves não funciona . Alguém ja teve um problema parecido ? o que pode ser ? por onde começar?
agradeço a atenção e aguardo uma luz ..
alexc320
alexc320
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 1
Data de inscrição : 24/04/2015
Idade : 40

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Epicco Sex 24 Abr 2015, 12:35

Comece trocando o fusível e se funcionar, tudo ok. Se não funcionar ou o fusível queimar de novo procure um bom eletricista para descobrir o problema.

_________________
Abraços,

Epicco
Moderador

Equipe Portal Mercedes Brasil
Epicco
Epicco
Moderador
Moderador

Masculino Mensagens : 7000
Data de inscrição : 05/08/2012
Idade : 70

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por AEP Sáb 26 Set 2015, 08:33

(W203): Diagrama de fusíveis  27yzbzn

(W203): Diagrama de fusíveis  29ld2tg

(W203): Diagrama de fusíveis  152ic08

(W203): Diagrama de fusíveis  28hjvki

(W203): Diagrama de fusíveis  2100iko
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 50

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por macmoc Dom 29 Nov 2015, 00:53

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
macmoc
macmoc
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 34
Data de inscrição : 29/08/2015
Idade : 44

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por walter paiva Dom 29 Nov 2015, 08:48

Obrigado pela contribuição Macmoc (W203): Diagrama de fusíveis  524144009

_________________
Walter
Administrador
Equipe Portal Mercedes Brasil

(W203): Diagrama de fusíveis  Spinne10
walter paiva
walter paiva
Administrador
Administrador

Masculino Mensagens : 10201
Data de inscrição : 05/08/2012

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Caixa de Fusível, onde fica?

Mensagem por CURINGAZ Ter 08 Dez 2015, 20:36

Caros amigos,

Realizei o sonho de ter essa estrela c180 há uma semana, e estou quebrando a cabeça, a minha lampada de neblina traseira do lado direito não quer acender e o problema não é na lampada, pois troquei e continua na mesma, creio que seja fusível mesmo, alguém sabe me dizer onde fica a caixa de fusíveis?

Estou apaixonado com a minha segunda estrela, tenho uma classe A 190 2001 e agora a c180 2002

abraços!
CURINGAZ
CURINGAZ
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 9
Data de inscrição : 06/12/2015
Idade : 39

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por AEP Qua 09 Dez 2015, 15:51

Confrade Curingaz:

Fiz a fusão do seu questionamento com o tópico que trata do tema.

Veja se ajuda.
avatar
AEP
Usuário Platina
Usuário Platina

Masculino Mensagens : 17010
Data de inscrição : 05/08/2012
Idade : 50

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por deusdedit Qua 09 Dez 2015, 17:28

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

Eu acho que a lanterna de neblina só tem do lado esquerdo. Aguardemos outras opiniões.
deusdedit
deusdedit
Usuário Ouro
Usuário Ouro

Masculino Mensagens : 526
Data de inscrição : 09/11/2012
Idade : 77

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Ulysses V8 Benz Qui 10 Dez 2015, 10:51

Eu também tenho quase certeza de que é apenas no lado esquerdo. Essa info consta do manual do proprietário, basta checar lá. Se não tiver o manual:

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

Abraço!

_________________
Administrador
Equipe Portal Mercedes Brasil
Ulysses V8 Benz
Ulysses V8 Benz
Administrador
Administrador

Masculino Mensagens : 12534
Data de inscrição : 05/08/2012
Idade : 60

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Daniel-SP Qui 10 Dez 2015, 23:34

Na W203 , o alerta de neblina na traseira é apenas no lado esquerdo pelo menos na minha é assim.
abraço Daniel
Daniel-SP
Daniel-SP
Usuário Ouro
Usuário Ouro

Masculino Mensagens : 899
Data de inscrição : 06/08/2012
Idade : 72

http://dubin.hd@gmail.com

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty (W203): C180 2002 - Lâmpada de neblina traseira não acende

Mensagem por CURINGAZ Qua 30 Dez 2015, 22:15

Queridos confrades, adquiri minha segunda estrela á 1 mês, eu tenho uma A190 2001 e peguei uma C180 2002 e estou com um problema

A lampada de neblina traseira (aquela forte) do lado direito não acende, já troquei a lampada e nada, conferi todos os fusíveis e não achei nenhum queimado, dei uma olhada no tópico do diagrama de fusíveis e não consegui identificar onde fica o fusível dessa tal lampada, estou achando que está sem, pois não tem nenhum queimado

Alguém consegue me dá essa força e identificar onde fica o fusível dessa lampada? se é na cabine, capô ou porta malas

Agradeço desde já!
CURINGAZ
CURINGAZ
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 9
Data de inscrição : 06/12/2015
Idade : 39

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por CURINGAZ Qua 30 Dez 2015, 22:33

Eu abri o soquete da lanterna e na minha tinha uma lampada onde acende a lampada de neblina, porem ela não funciona, será que é somente o lado esquerdo mesmo?
CURINGAZ
CURINGAZ
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 9
Data de inscrição : 06/12/2015
Idade : 39

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por walter paiva Qua 30 Dez 2015, 22:40

Curingaz,

Tomei a liberdade de fundir o seu tópico com um já existente que trata do mesmo assunto.

Por favor, mantenha os assuntos sobre fusíveis do chassis 203 neste tópico Wink

_________________
Walter
Administrador
Equipe Portal Mercedes Brasil

(W203): Diagrama de fusíveis  Spinne10
walter paiva
walter paiva
Administrador
Administrador

Masculino Mensagens : 10201
Data de inscrição : 05/08/2012

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por walter paiva Qua 30 Dez 2015, 22:42

A direção sendo do lado esquerdo, a luz de neblina é do lado esquerdo;

A direção sendo do lado direito, a luz de neblina é do lado direito.

_________________
Walter
Administrador
Equipe Portal Mercedes Brasil

(W203): Diagrama de fusíveis  Spinne10
walter paiva
walter paiva
Administrador
Administrador

Masculino Mensagens : 10201
Data de inscrição : 05/08/2012

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por CURINGAZ Qui 31 Dez 2015, 01:05

Obrigado confrade, sou novo no fórum, ainda estou pegando as maldades!
CURINGAZ
CURINGAZ
Usuário Iniciante
Usuário Iniciante

Masculino Mensagens : 9
Data de inscrição : 06/12/2015
Idade : 39

Ir para o topo Ir para baixo

(W203): Diagrama de fusíveis  Empty Re: (W203): Diagrama de fusíveis

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Ir para o topo Ir para baixo

Página 1 de 2 1, 2  Seguinte

Ir para o topo

- Tópicos semelhantes


Permissões neste sub-fórum
Não podes responder a tópicos
