Diagrama básico D-Jetronic

2 participantes

Ir para baixo

 Diagrama básico D-Jetronic Empty Diagrama básico D-Jetronic

Mensagem por Epicco Dom 07 Jul 2013, 08:41

Recuperando um antigo post do Karl Fass:

Parte 1

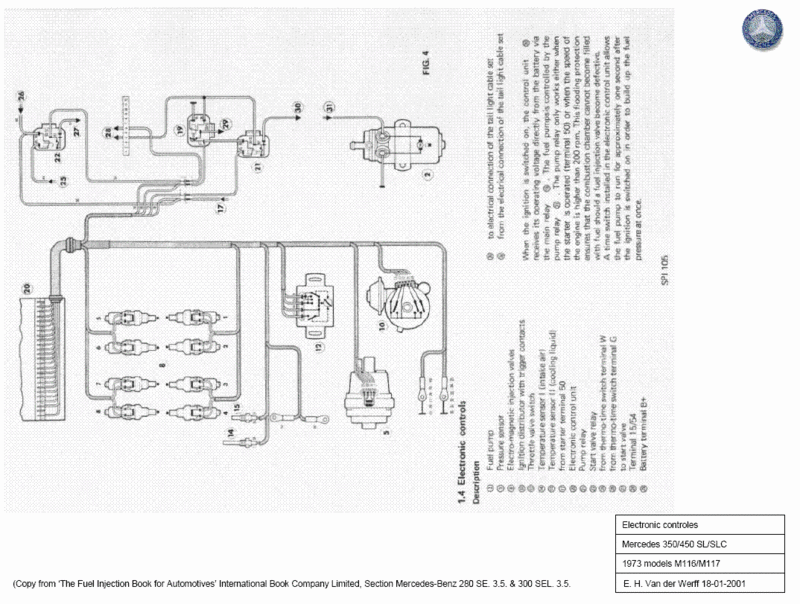

 Diagrama básico D-Jetronic Pg_110

 Diagrama básico D-Jetronic Pg_210

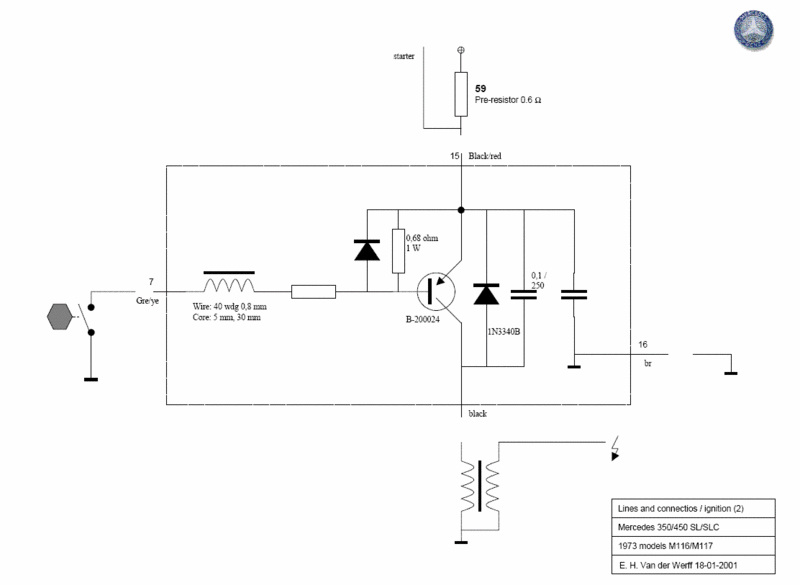

 Diagrama básico D-Jetronic Pg_310

 Diagrama básico D-Jetronic Pg_410

 Diagrama básico D-Jetronic Pg_510

 Diagrama básico D-Jetronic Pg_610

 Diagrama básico D-Jetronic Pg_710

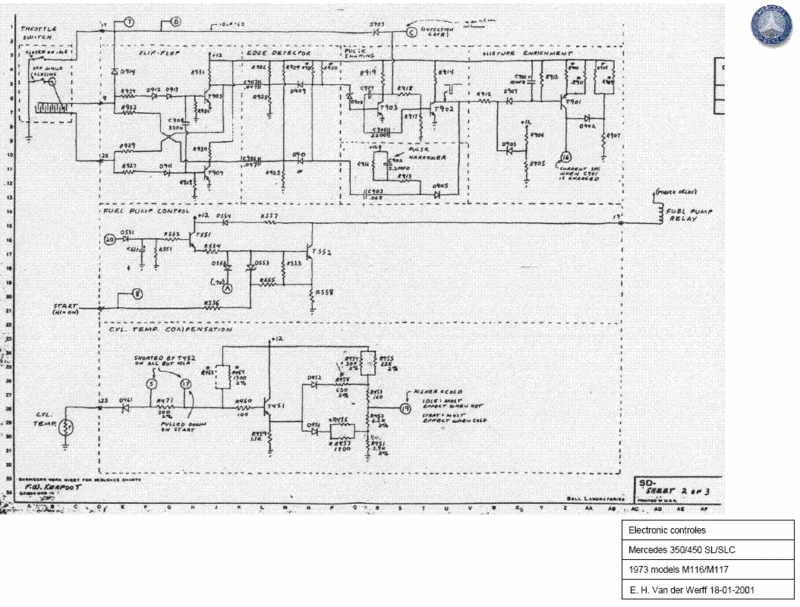

 Diagrama básico D-Jetronic Pg_810

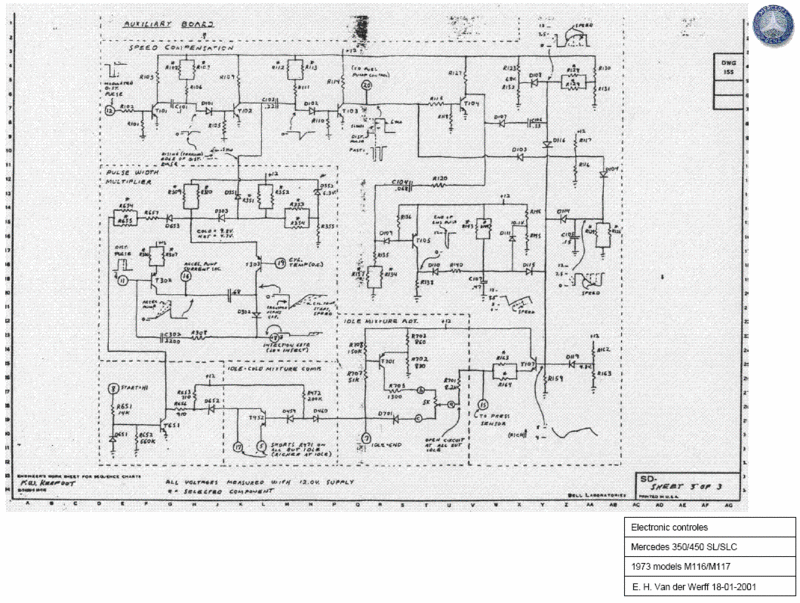

 Diagrama básico D-Jetronic Pg_910

_________________
Abraços,

Epicco
Moderador

Equipe Portal Mercedes Brasil
Epicco
Epicco
Moderador
Moderador

Masculino Mensagens : 7000
Data de inscrição : 05/08/2012
Idade : 70

Ir para o topo Ir para baixo

 Diagrama básico D-Jetronic Empty Re: Diagrama básico D-Jetronic

Mensagem por Epicco Dom 07 Jul 2013, 08:43

 Diagrama básico D-Jetronic Empty parte 2
 Diagrama básico D-Jetronic Empty por Karl Fass

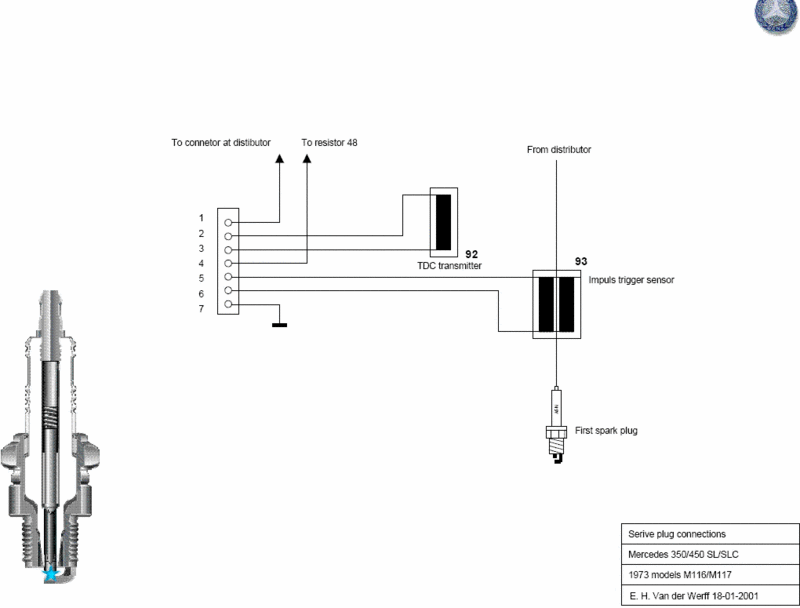

 Diagrama básico D-Jetronic Pg_1011
